型號:

鎢鋼超硬鉸刀-短型
鎢鋼超硬鉸刀-短型
鎢鋼超硬鉸刀-短型

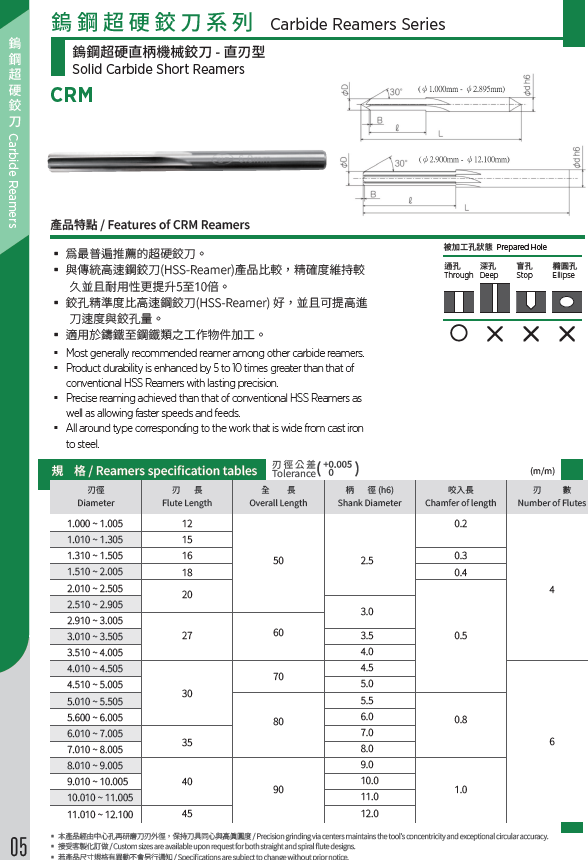

產品目錄下載

特徵

    1. 各部同心度與真圓度 ≦3µm。
    2. 為最普遍推薦的超硬鉸刀。
    3. 與傳統高速鋼鉸刀(HSS-Reamer)產品比較,精確度可維持較久並且耐用性更提升5至10倍。
    4. 鉸孔精準度比高速鋼鉸刀(HSS-Reamer) 好,並且可提高進刀速度與鉸孔量。
    5. 適用於鑄鐵至鋼鐵類之工作物件加工。
    6. 本產品全程頂心研磨刀刃外徑與各部刃口,以保持刀具同心與高真圓度。
    7. 接受客製化訂做。

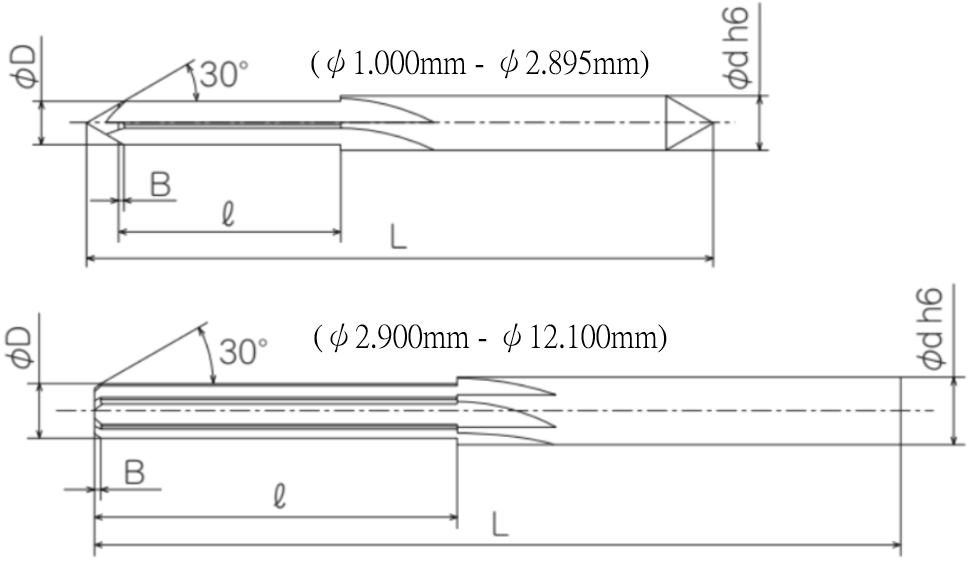

規格

刃徑 (+0~+5μm) 刃長 全長 柄徑 (h6) 倒角長 刃數
1.000 ~ 1.005 12 50 2.5 0.2 4
1.010 ~ 1.305 15 50 2.5 0.2 4
1.310 ~ 1.505 16 50 2.5 0.3 4
1.510 ~ 2.005 18 50 2.5 0.4 4
2.010 ~ 2.505 20 50 2.5 0.5 4
2.510 ~ 2.895 20 50 3.0 0.5 4
2.900 ~ 3.005 27 60 3.0 0.5 4
3.010 ~ 3.505 (1/8”) 27 60 3.5 0.5 4
3.510 ~ 4.005 (9/64") 27 60 4.0 0.5 4
4.010 ~ 4.505 (5/32” , 11/64”) 30 70 4.5 0.5 6
4.510 ~ 5.005 (3/16”) 30 70 5.0 0.5 6
5.010 ~ 5.505 (13/64”) 30 80 5.5 0.8 6
5.510 ~ 6.005 (7/32" , 15/64") 30 80 6.0 0.8 6
6.010 ~ 7.005 (1/4" , 17/64”) 35 80 7.0 0.8 6
7.010 ~ 8.005 (9/32”, 19/64”, 5/16”) 35 80 8.0 0.8 6
8.010 ~ 9.005 (21/64” , 11/32”) 40 90 9.0 1.0 6
9.010 ~ 10.005 (23/64”, 3/8”, 25/64”) 40 90 10.0 1.0 6
10.010 ~ 11.005 (13/32” , 27/64”) 40 90 11.0 1.0 6
11.010 ~ 12.100 (7/16”, 29/64”, 15/32”) 45 90 12.0 1.0 6
